QD70D8

QD70D8

Mitsubishi
$1213.38

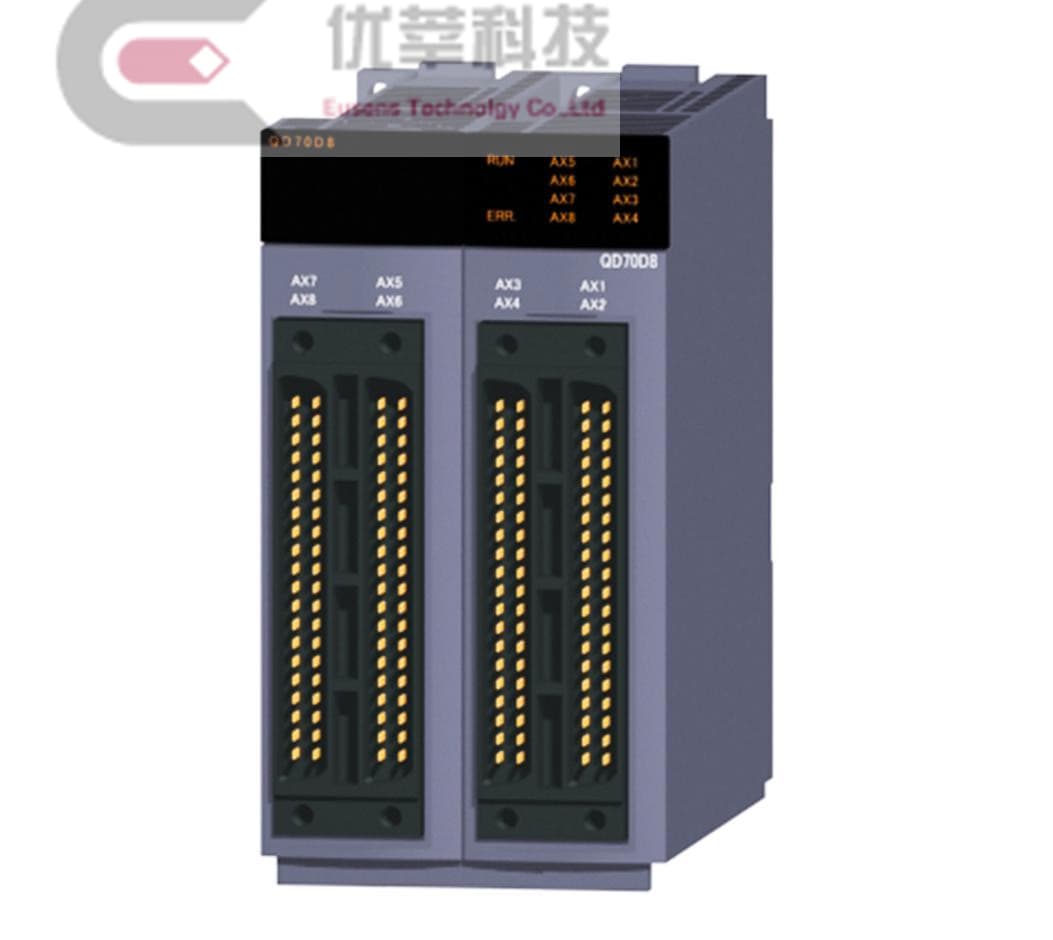

Positioning unit (differential driver output type) QD70D8

Product Description

  • Estimated Lead Time : In stock. Usually ships in 7-10 working days.
  • Manufacturer : Mitsubishi Electric
  • QD70D8
  • Positioning unit (differential driver output type) QD70D8
  • Number of control axes : 8 axes
  • Interpolation function : None
  • control method : PTP (Point To Point) control trajectory control (linear only) Speed ??/ position switching control
  • Control unit : pulse
  • Positioning data : 10 data / axis
  • Data backup : None
  • Positioning Positioning method PTP control : Increment method / absolute method
  • Speed ??/ position switching control : Increment method
  • Trajectory control : Increment method / absolute method
  • Positioning range Absolute method : -2147483648 to 2147483647 pulse
  • Increment method : -2147483648 to 2147483647 pulse
  • Speed ??/ position switching control : . 0 to 2147483647 pulse
  • Speed ??command : 0 to 4000000 pulse / s
  • Acceleration / deceleration processing : Trapezoidal acceleration / deceleration, S-shaped acceleration / deceleration
  • Acceleration and deceleration time : 0 to 32767 ms
  • Start time Position control 1-axis start : 0.1 ms
  • Simultaneous 8-axis start : 0.4 ms
  • Pulse output method : Differential output
  • Maximum output pulse : 4 M pulse / s
  • Maximum connection distance between drive units : 10 m
  • External wiring connection method : 40 pin connector X 4
  • Applicable connector : A6CON1, A6CON2, A6CON4 (sold separately)
  • Number of occupied I / O points : 48 points, 2 slots (I / O assignment: free 16 points + intelli 32 points)
  • DC 5 V Internal current consumption : 2.16 A
  • External dimensions Height (H) : 98 mm
  • Width (W) : 55.2 mm
  • Depth (D) : 90 mm
  • mass : 0.23 Kg
  • Shipping Weight : 1.3 Kg
